FC-663B1

产品概述

双模异构数据采集系统是深圳友讯达科技股份有限公司自主研发的一种新型数据采集系统。该系统采用微功率无线和电力线窄带载波双模式通信技术，实现数据采集通信网络自组织与自维护功能。双模异构无线通信工作于470MHz～510MHz，属于微功率免申请计量频段，无需额外授权费用或网络第三方支持。电力线载波通信使用现有电力线作为信号传输介质，无需额外布线。通过两种通信模式结合使用，可以避免（两种通信方式）各自存在的通信盲区，提供更多、更可靠的路由选择，从而提高网络通信的稳定性。利用两种通信方式的特点，实现速率优先、抄表体验优先，对用电信息采集提供一种高速、稳定的通信方式。

资源下载 在线客服

功能特点

  • 满足国家电网公司企业标准《单相智能电能表型式规范》的要求；
  • 工作频段免申请：工作于470MHz～510MHz，属于微功率免申请计量频段，无需额外授权费用或网络第三方支持。
  • 微蜂窝网络结构：提高了频率利用效率和网络扩展性，支持多网同时正常工作。
  • 工作频段免申请：工作于470MHz～510MHz，属于微功率免申请计量频段，无需额外授权费用或网络第三方支持，无线采用GFSK调制，支持4/10/50kbps三种速率自适应 。
  • 通信效果好：采用了宽带技术，因此具有较高的数传灵敏度。宽带微功率数传采用标准的二次变频技术和标准的FSK调制解调方式，具有抗干扰能力强，传输距离远的特征，可应用于工业环境场合；无线载波自由切换，解决了无线孤岛和载波孤岛的问题，使通信无死角。
  • 网络传输可靠性高：系统通过采用可靠的MESH网状拓扑结构、慢跳频、多跳传输、实时路由更新等技术手段，使得网络覆盖范围更大，鲁棒性更强。
  • 维护方便：支持手持设备的移动接入，使系统的维护方便、简捷。
  • 载波采用FSK扩频调制，支持100/400/800/1600/3200bps五种速率自适应抄表速率自适应：支持自动匹配电表通信速率，无需人为设置。
  • 抄表速率自适应：支持自动匹配电表通信速率，无需人为设置。
  • 扩展功能：支持相位识别、台区识别、零火线反接识别等功能。
资源下载 在线客服

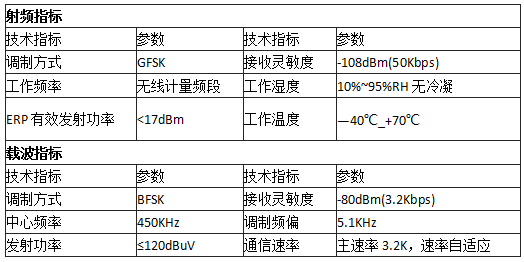

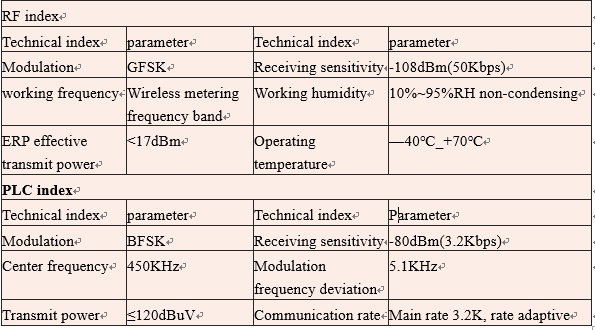

  • 技术参数查看详情

    电源参数：

    电能表通过 VCC（12V）给 FC-663B1 模块供电，

    具体数据如下所示：

    空闲模式：VCC电源（12V）输入 <17mA；

    接收模式，VCC电源（12V）输入 <20mA；

    发射模式：VCC电源（12V）输入 <100mA；

    工作频点：

    FC-663B1 工作在32个频道组，每个频道组2个频点
