户外35kV电流互感器

产品概述

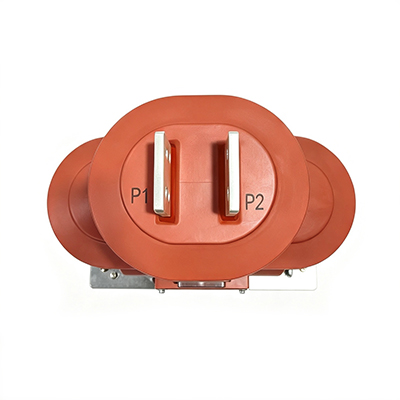

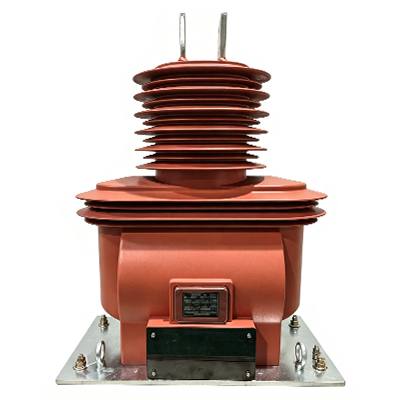

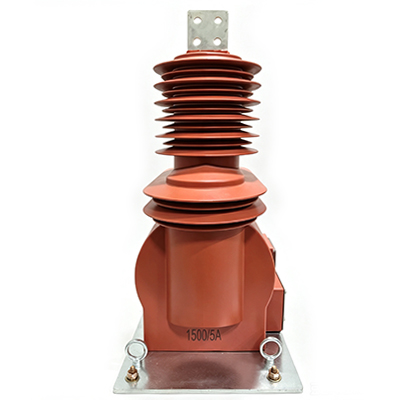

35kV户外浇注式计量电流互感器，主要是由一次接线板和二次线圈、纳米晶铁心、安装底板等进行组成，使用真空环氧树脂一体浇注成型，为全封闭式结构。
1、安装场所：户外；
2、环境温度：-25℃～+40℃；
3、海拔：≤2000m；
4、大气条件：无严重污秽；

资源下载 在线客服

功能特点

  • 1、计量精度高标配，可满足0.5S、0.5 、0.2S、0.2级，满足电网高精度关口计量要求，宽量程款型小电流计量误差更小。
  • 2、绝缘与局放性能优异，可在48.6kV测试电压下局部放电量＜20pC，同时抗污秽、防潮、耐凝露，适应潮湿配电室环境。
  • 3、使用寿命长，稳定负载工况下设计使用寿命≥30 年，免维修。
资源下载 在线客服

  • 1、额定负荷功率因数：cosφ =0.8(滞后)

    2、额定二次电流：5A或1A

    3、产品执行标准：GB/T20840.1、GB/T20840.2

    4、仪表保安系数：Fs≤10

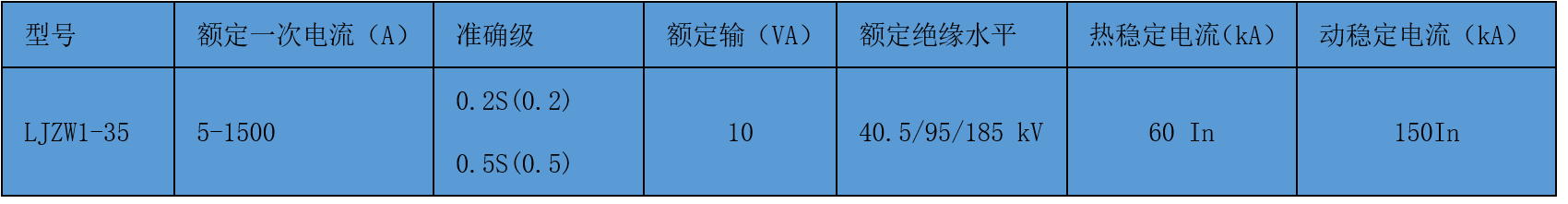

    5、其它技术参数见下表
