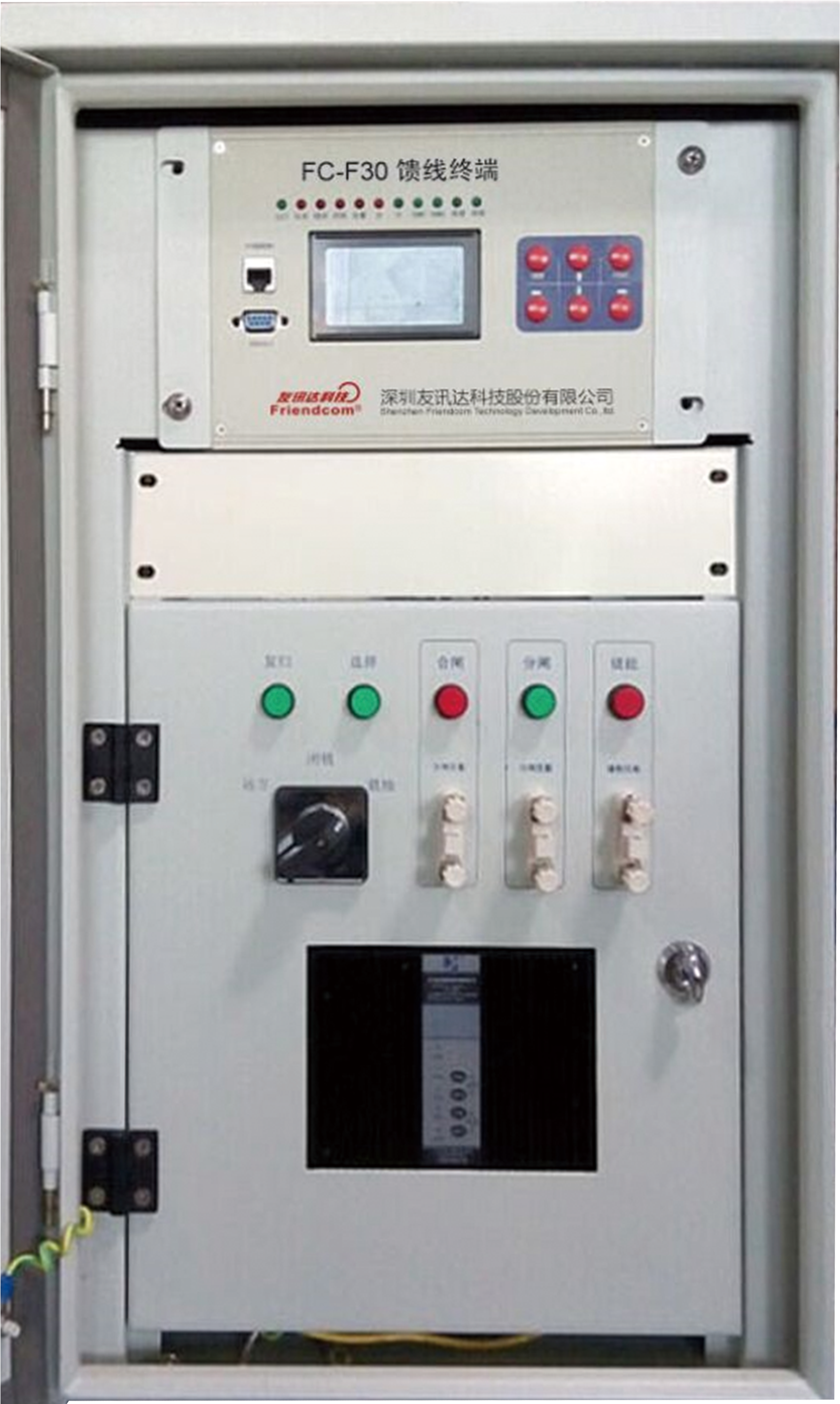

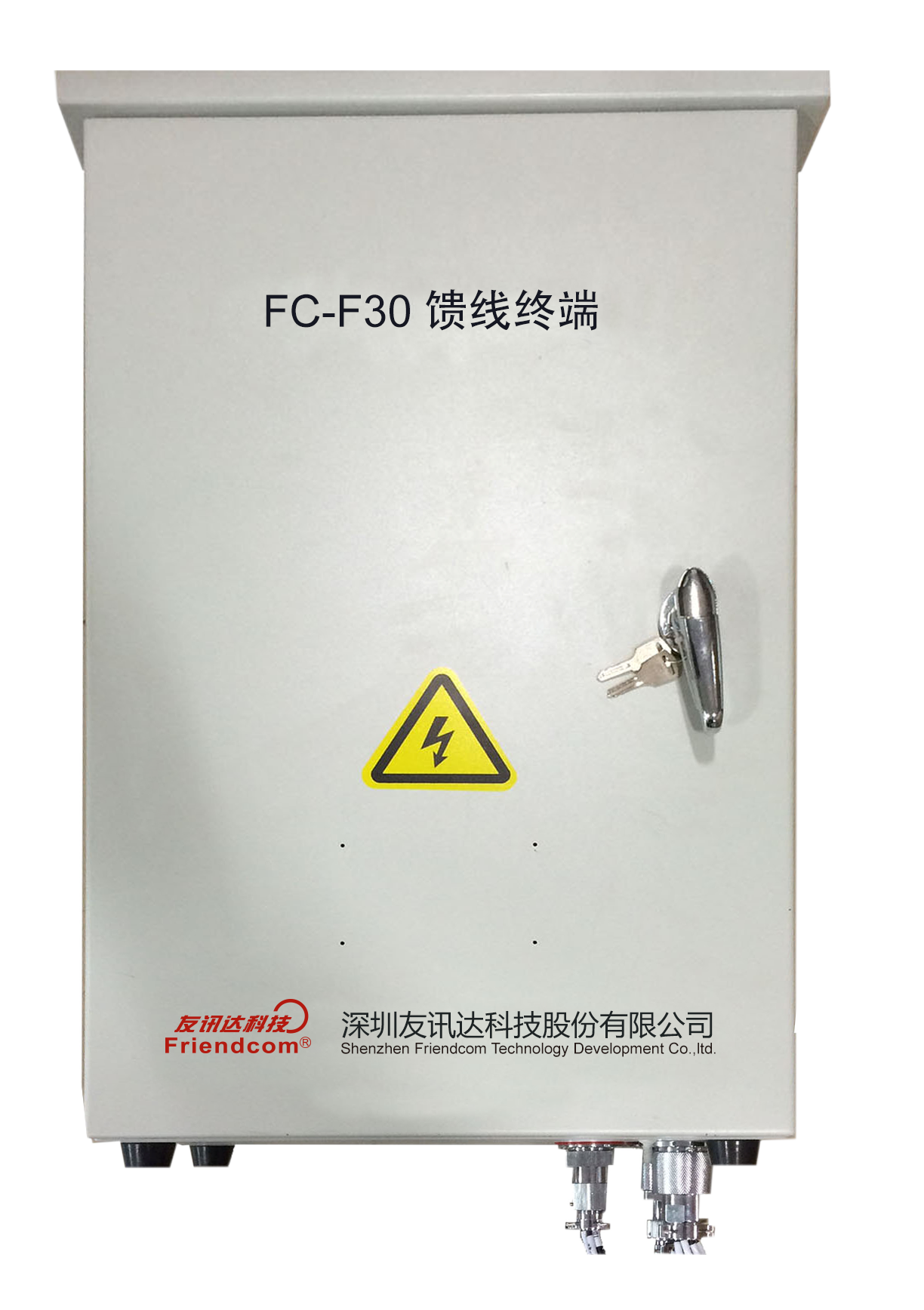

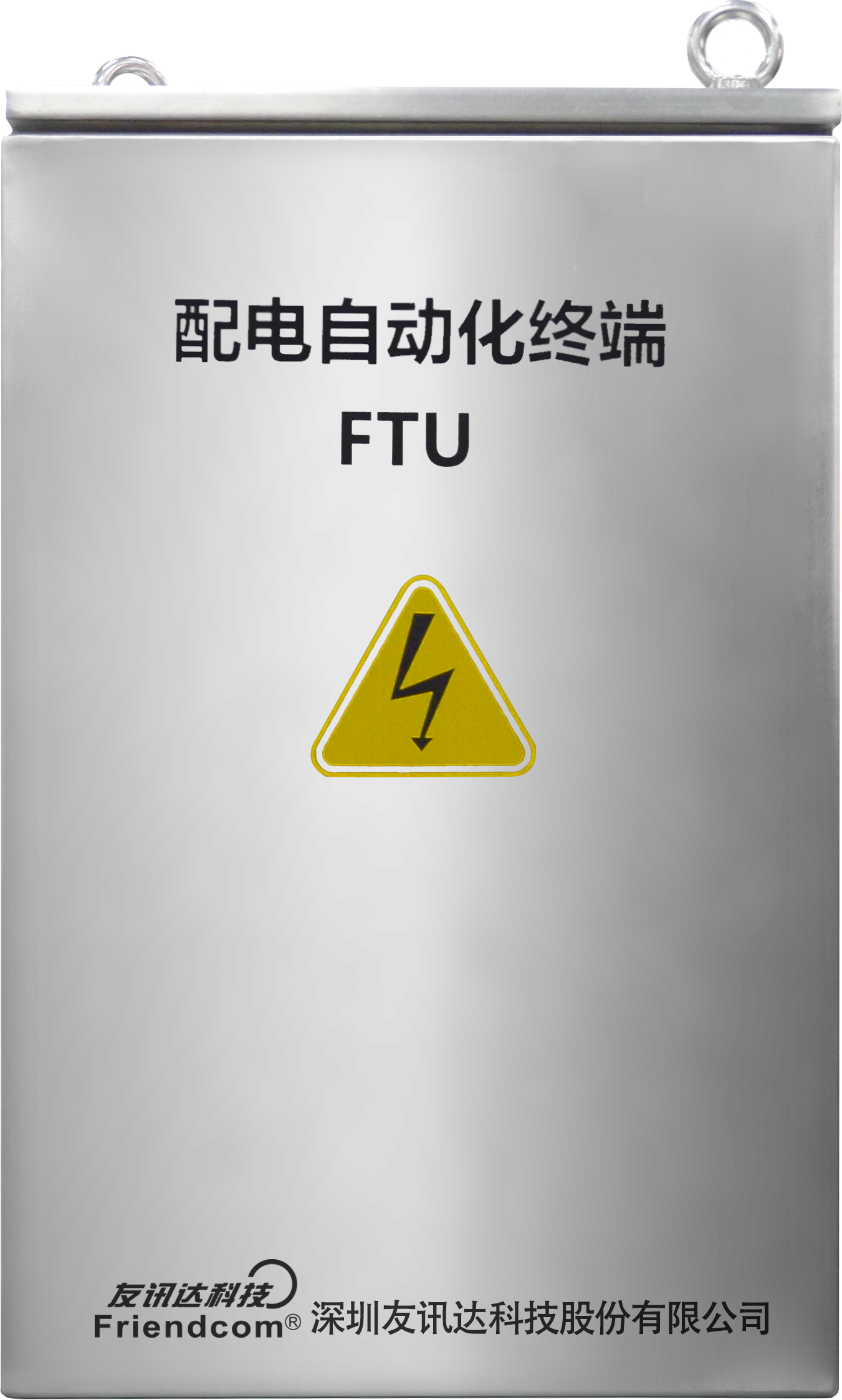

馈线终端FTU

产品概述

FC-F30/F22/F21是针对柱上开关研制的配电自动化终端产品，是根据配电网自动化的最新发展需求，汲取计算机技术、数字信号处理技术、电网故障检测技术研究的新成果研制的新型馈线远方终端设备 FTU。它的设计、制造和检验全面采用国际IEC 标准和国家有关标准。适用于 10KV 馈线监测和控制。它除具有遥信、遥测及遥控功能外，还具有故障信号（相间短路、单相接地等）捕捉能力，结合一次开关（断路器、负荷开关、重合器等），并与配电小区主站（或配电主站）组网配合，可以完成 10KV 馈线的故障诊断、故障区段隔离、网络重构和非故障区段的正常供电。

资源下载 在线客服

功能特点

  • 硬件采用32位工业级高性能专业DSP，保证了系统的准确度和稳定性；处理能力强大，数据采集、数据计算处理并行。
  • 终端集成了控制、监视、信号、通信、测量、事件记录、故障判断、保护、等多种馈线自动化功能。
  • 终端通过配置运行参数与控制逻辑可灵活适配最新10KV馈线一二次融合成套柱上开关（断路器/负荷开关），满足各项功能及相关技术规范要求。
  • 结构小巧类似于继保，可以灵活更换与更新，性价比高。同时带有液晶显示，可以直观的查看线路工况、参数设置情况等，也可配合面板按键完成终端相关参数配置。
  • 可根据实际运行的工况，灵活配置运行参数及控制逻辑，实现单相接地、相间 短路故障处理, 可直接跳闸切除故障。同时也可以不依赖于通讯网或主站（子站）的VIT动作逻辑，能就地实现故障的监测、定位、隔离和非故障区恢复送电的功能。
  • 全部采用工业级元器件、所有与外界的连接均做到了充分的电气隔离，并内置抗雷击保护电路和电源滤波器，专业的EMC 设计。
  • 终端具有多级看门狗，采用外部带硬件看门狗的复位IC，保证设备的自恢复。
  • 采用国际最新铁电存储器存储重要数据，容量大、掉电不丢失数据、使用寿命无限、存取速度快。
  • 终端提供三种通讯口，根据需要可以选择RS232、RS485、以太网；提供 IEC 60870-5-101、IEC 60870-5-104、CDT92、DNP3.0、MODBUS 等多种规约。
  • 提供多种人机界面操作方式供用户选择。装置支持多个通道、多种远动规约同时运行，各通道可以灵活配置规约。
资源下载 在线客服

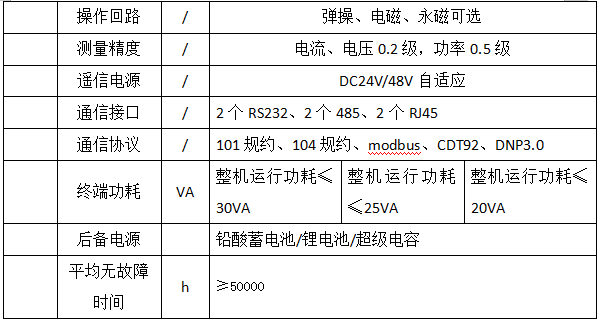

  • 技术参数查看详情
