FC-822

产品概述

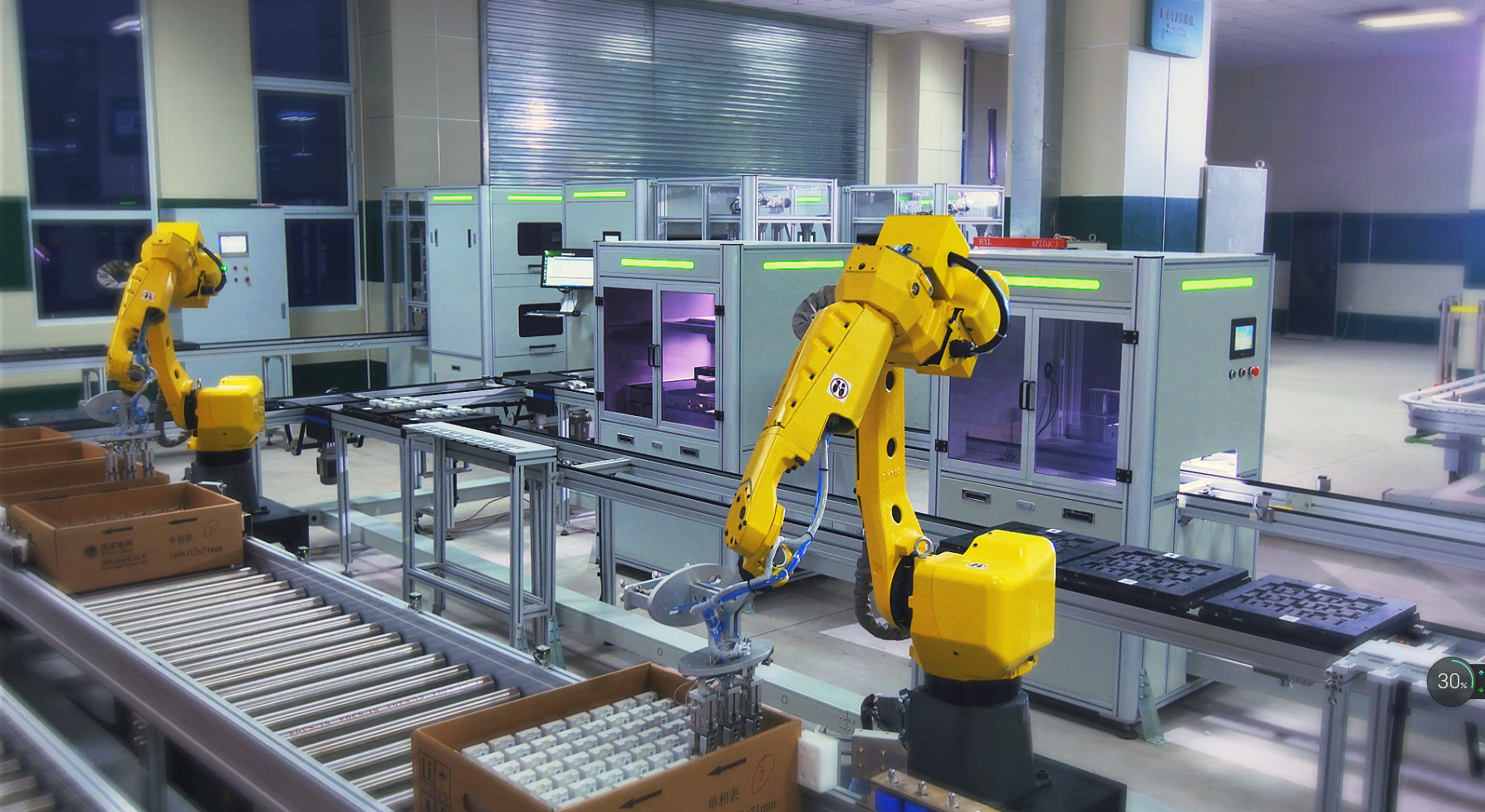

通信模块自动化检定系统综合运用工业计算机控制、传感器采集反馈、气电一体化全自动化控制、图像识别、标准仪器与虚拟仪器的信号分析等领域的技术，实现通信模块自动物流（仓储和检定线）、接驳、物理特性检查（外观与通信模块针长测试）、电气特性检测（动态与静态功耗测量和弱电接口测试）、综合性能测试、扩展功能测试等各个环节的自动作业，运用先进的物流输送线，通过工业计算机控制，将智能仓储与通信模块自动化检定线区域进行无缝集成或采用人工辅助，仓储系统、检定单元及自动化检定流水线系统间采用模块化设计，既相互独立，又相互兼容。主要实现国网公司电力用户用电信息采集系统中的通信模块等计量设备从新购入库、待检出库、上料检测、下料装箱、箱表入库以及配送出库等全过程生产作业的智能化、自动化。

资源下载 在线客服

功能特点

  • 模块化
  • 通信模块自动化检定系统采用线体方式，具有模块化特点，各个模块既可独立运行，也可集中控制，每个模块的接口一致，达到了“强内聚，弱耦合”的整体目标，使得该系统兼容性和扩充性成为可能。
  • 自动化
  • 该系统实现全自动的接驳、被检定对象上下料、检测、合格与不合格品分拣、物流传输控制等功能。
  • 最优化
  • 能够根据检定任务，合理设计流程，优化输送路径，减少占地面积，实现系统的高效与最优化。
  • 高可靠性
  • 该系统的软、硬件平台采用了具有良好容错能力和高可靠性的产品。系统各单元具备告警功能，能进行自恢复能力、支持错误处理和故障隔离，某个单元由于意外情况而引起故障并不会导致其他单元停止工作，当故障单元恢复后其可以重新使用此单元的功能。
  • 可扩展性及可分拆性
  • 系统具有较强的可扩展性，可根据检测工作量的大小和测试项目进行扩充。
  • 在脱离仓储系统的情况下，系统可以独立运行，采用人工上、下料的模式，完成自动化检定任务。系统各个检定单元也可以独立运行，在物流输送系统故障时，可以通过人工控制的模式进行正常运转。
  • 该系统可以与仓储系统、服务器集中管理平台实现无缝连接与通信交互。
  • 可追溯性
  • 能够实时查询检定系统运行的历史数据和各类事件，通过准确、完整的测试过程数据记录，有效保证被检定产品的追溯，并且能通过被检定产品的测试数据评估产品质量，便于决策单位对产品选型提供数据。
  • 安全性
  • 系统采用工业以太网和PLC进行物流与数据通信，具备如下优点：
  • 1）快速冗余：可组成快速的冗余网络。
  • 2）抗强扰，适用于严苛环境。
  • 3）每个软件系统操作要求身份认证，增强了系统的安全性。
资源下载 在线客服

  • 技术参数查看详情

    屏蔽暗室：

    • a) 隔离频率需达到3.0GHz；
    • b) 所有通信端口、射频端口及电源端口都应采用EMI滤波器；
    • c) 多功能电波小室的屏蔽门应采用步进电机闭合方式，不能采用气动方式；
    • d) 屏蔽效果在<=3GHz范围内优于70dB；
    • e) 应具有吸波材料，且吸波性能大于20dB；

    频谱仪：

    工作频率：10Hz~3.6GHz。

    最大分析带宽：40MHz。

    标准信号源

    • 1) 工作频率：9kHz~3.0GHz。
    • 2) 基带发生器模式：Waveform Playback and Real-Time。
    • 3) 软件支持，模拟 I/Q 输入、I/Q 波形、多音和NPR、噪声（AWGN）、相位噪声减损、脉冲、脉冲串发生器、AM、FM、PM、ASK、FSK、MSK、MATLAB、PSK、QAM。

    4）波形回放存储器：512 Msa
