方案概述

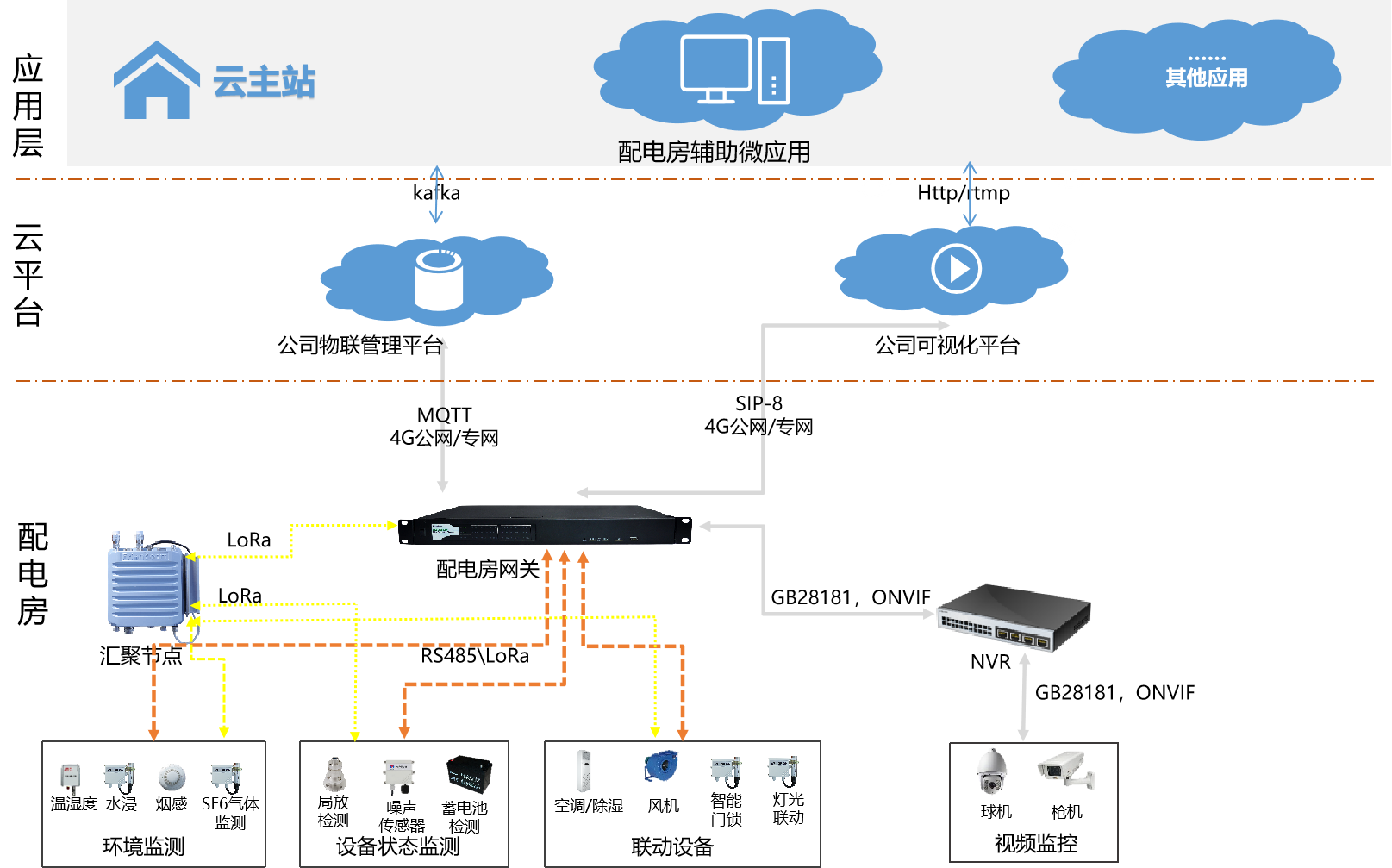

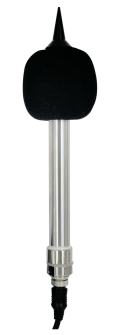

智能配电房辅助监控平台由站房网关、站端智能监测单元等各部分构成,通过安全的通信方式实现系统数据交互和联动。该方案以“智能感知”和“智能控制”为核心,包含站端系统、智能辅助应用系统。该站端系统包含环境数据采集单元(温湿度、水浸、烟感、SF6等)、 设备状态采集单元(局放、噪声、蓄电池等)、联动装置(空调/除湿、风机、智能门锁、灯光联动等)、视频采集单元(视频球机、枪机)、NVR、无线通信汇聚单元(汇聚节点)、站房网关。其配电站房智能辅助应用系统,可实现参数设置、状态监测、设备控制、视频监控、报警记录查询功能。
温湿度传感器:
温度量程:-40℃~+85℃
温度精度:≤±0.5℃
湿度量程:0~100%RH
湿度精度:≤±4%RH(10%RH-90%RH)
无线传输距离:≥50米
烟雾传感器:
工作温度:-40℃~+80℃
工作湿度:10%-90%RH
报警浓度:≤10%OBS/M
保护面积:大于40m2
无线传输距离:≥50米
SF6气体监测传感器:
工作温度:-40℃~+80℃
工作湿度:10%-100%RH
报警浓度:≤500ppm(可配置)
误差:±5ppm
无线传输距离:≥50米
以上环境数据采集单元传感器通信基于LoRa的2.4GHz频段,满足输变电设备物联网微功率无线网通信协议。或者采用基于LoRa的470MHz频段无线通信,满足输变电设备物联网节点设备无线组网协议。
风机联动装置:
供电电源:AC220V
额定功率:6W
工作温度:-40℃~+80℃
工作湿度:10%-100%RH
无线传输距离:≥50米
空调/除湿联动装置:
供电电源:AC220V
额定功率:6W
工作温度:-40℃~+80℃
工作湿度:10%-100%RH
无线传输距离:≥50米
智能门锁:
开门方式:支持授权开门及备用电子钥匙开门
密码开锁:可实现授权开关门,上传操作记录
锁具材质:锁具内外盖应采用整体成型的不锈钢(304)材料制作,保证锁具具有有一定的抗打击强度
安全性:符合智能门锁检测规范
灯光联动装置:
供电电源:AC220V
额定功率:6W
工作温度:-40℃~+80℃
工作湿度:10%-100%RH
无线传输距离:≥50米
以上设备状态采集单元的通信基于LoRa的470MHz频段,满足输变电设备物联网节点设备无线组网协议。
蓄电池监测:
工作电压:直流DC 12V
电池温度测量范围:-25℃-80℃
电池电压测量范围:4.8V-15V
温度测量误差:±0.5℃
电压测量误差:±(0.2%+10mV)
监测能力:0 组,最大 240 只
蓄电池监测的通信基于LoRa的470MHz频段,满足输变电设备物联网节点设备无线组网协议。
特高频局放探测器:额定功率:35W
工作温度:-40℃-80℃
工作湿度:10-90%RH无冷凝
检测频带:500MHz-1500MHz
动态范围:≥60dB
误差值:±2dBm
系统测量范围:-80~-20 dBm
特高频局放探测器同时支持无线通信方式及有线通信方式,无线通信采用基于LoRa的470MHz频段无线通信,满足输变电设备物联网节点设备无线组网协议,有线通信传输采用modbus协议传输。
球型摄像头:
额定功率:30W
工作温度:-30℃-65℃
预置点个数:300个
背光补偿:支持系
云台控制:上、下、左、右、放大、缩小、3D控制
枪型摄像头:电源电压:DC12V
额定功率:5.5W
工作温度:-30℃-65℃
接口协议:ONVIF、PSIA、CGI、ISAPA、GB28181
摄像头的通信采用有线网口;支持GB28181,ONVIF协议
无线汇聚节点:
整机功耗:5W
电源电压:DC12V/AC220V
工作温度:-40℃-70℃
工作湿度:5-98%RH无冷凝
无线汇聚节点的通信基于LoRa的2.4GHz频段,满足输变电设备物联网微功率无线网通信协议。基于LoRa的470MHz频段无线通信,满足输变电设备物联网节点设备无线组网协议。
NVR :
电源电压:DC48V
额定功率:75W
工作温度:-10℃-65℃
录像管理:录像模式、回放模式、备份模式
网络协议:IPV6、NTP、UPnP、SADP
PoE接口:8个
NVR 的通信采用有线网口;支持GB28181,ONVIF,NTP协议
站房网关:工作电源:AC/DC220V,50Hz
CPU主频:1.8GHz
内存:4GB
存储容量:16GB
认证和加密:安全智能TF认证
以太网口:6个
RS-485/RS-232:6个
站房网关的通信采用有线网口;支持MQTT协议
