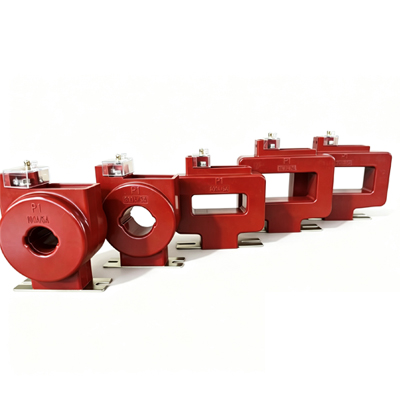

低压电流互感器

产品概述

低压电流互感器主要是采用环氧树脂一体浇注。
环氧树脂采用高玻璃化温度环氧树脂、一体浇注成型，产品绝缘性能稳定，结构牢固。尺寸按照国家电网、标准要求定制，器身上方加装国网专用电子标签。
低压电流互感器二次接线端子采用透明接线罩罩好后铅封，以防止窃电。产品统一采用高性能超微晶合金铁心绕制，误差性能稳定.
使用环境条件：最低温度：－25℃；最高温度：＋40℃

资源下载 在线客服

功能特点

  • 1）全绝缘隔离，电气安全防护
  • 环氧树脂将带电绕组、铁芯完全包裹，一次母线与二次测量回路实现高强度电气隔离，杜绝高低压窜动触电风险；工频耐压满足 0.66kV 系统绝缘要求，长期运行绝缘不衰减。
  • 2）全密封防护，隔绝恶劣环境
  • 一体浇注无缝隙，IP 防护等级高，彻底阻挡粉尘、水汽、腐蚀性气体、凝露侵入绕组；适配配电柜、地下室、厂房潮湿、轻度污秽工况，防潮、防霉、防盐雾，避免绕组受潮短路、铁芯锈蚀。
  • 3）机械刚性支撑，抗冲击抗短路
  • 固化环氧树脂形成硬质整体骨架，牢牢固定铁芯与绕组；可承受系统短路时巨大电动力、振动、柜体运输冲击，短路热稳定 / 动稳定性能优异，绕组不会松脱、移位、断线。
  • 4）阻燃防爆，本质安全无火灾隐患
  • 环氧树脂浇注后、无油、无 SF6 气体、无易燃介质；不会发生油浸式互感器漏油、爆炸起火问题，柜内故障时不扩大火情，适配配电室、工商业配电安全规范。
  • 5）定型固定，简化安装结构
  • 浇注体一体成型自带安装底座，尺寸标准化，直接螺栓固定于开关柜；绕组位置永久固定，保证电磁间隙稳定，计量精度长期不漂移。
资源下载 在线客服

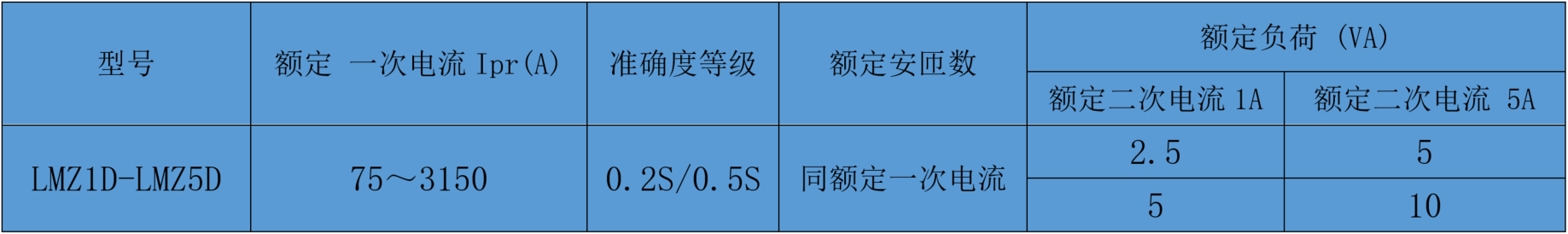

  • 技术参数


  • 电流测量

    电流测量

  • 电能计量

    电能计量
