电流互感器

产品概述

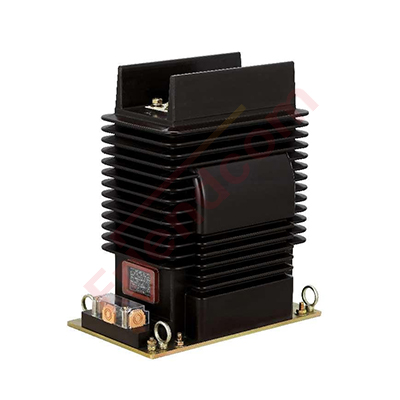

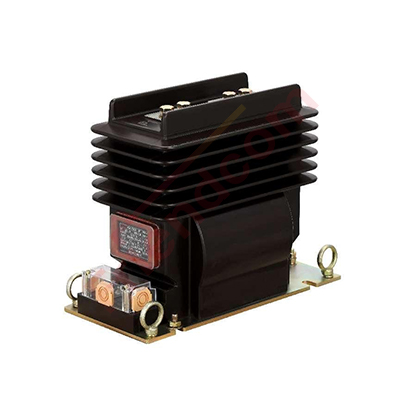

10-35kV浇注式计量电流互感器，主要是由一次接线板和二次线圈、纳米晶铁心、安装底板等进行组成，使用真空环氧树脂一体浇注成型，为全封闭式结构。

资源下载 在线客服

功能特点

  • 正常试用条件：
  • 安装场所：户内
  • 环境温度：-25℃～+40℃
  • 海拔：≤2000m
  • 大气条件：无严重污秽
  • 功能特点：
  • 计量精度高标配，可满足0.5S、0.5SS 、0.2S、0.2SS级，满足电网高精度关口计量要求，宽量程款型小电流计量误差更小。
  • 绝缘与局放性能优异，可在14.4kV测试电压下局部放电量＜10pC，同时抗污秽、防潮、耐凝露，适应潮湿配电室环境。
  • 使用寿命长，稳定负载工况下设计使用寿命≥30 年，免维修。
资源下载 在线客服

  • 技术参数

    额定负荷功率因数：cosφ =0.8(滞后)

    额定二次电流：5A或1A

    产品执行标准：GB/T20840.1、GB/T20840.2

    仪表保安系数：Fs≤10

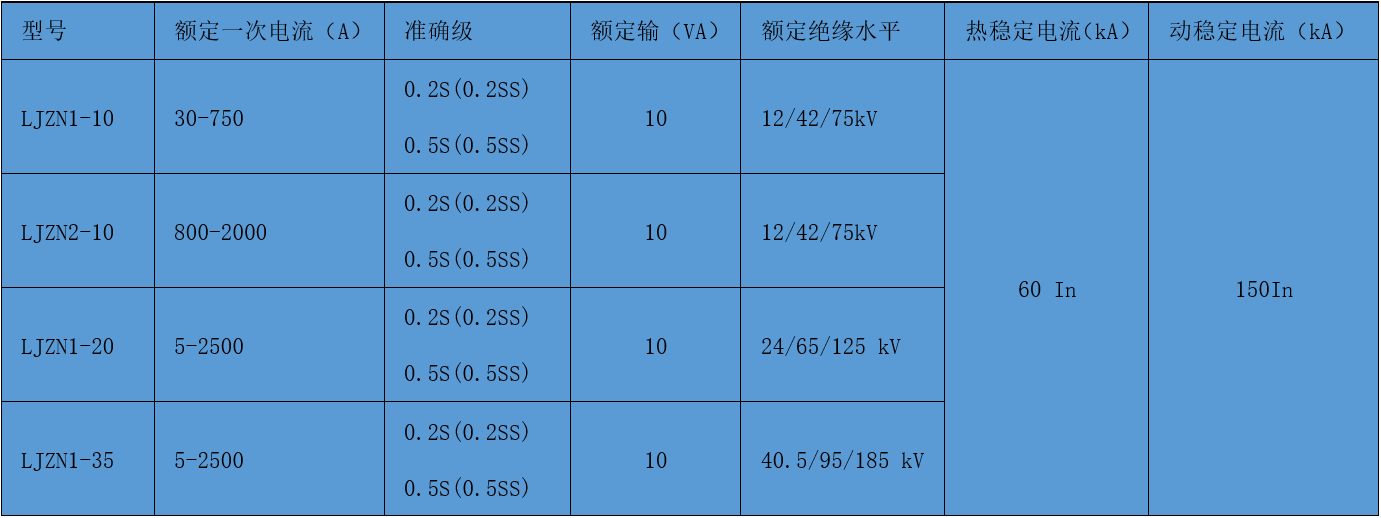

    其它技术参数见下表：


  • 电流测量

    电流测量

  • 电能计量

    电能计量
