干式组合互感器

产品概述

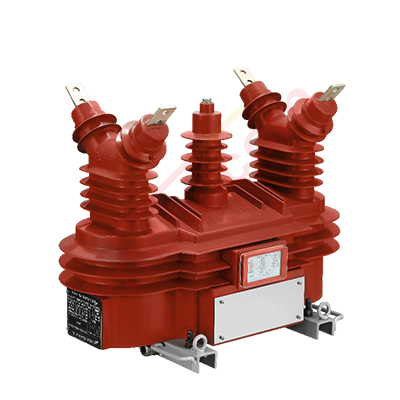

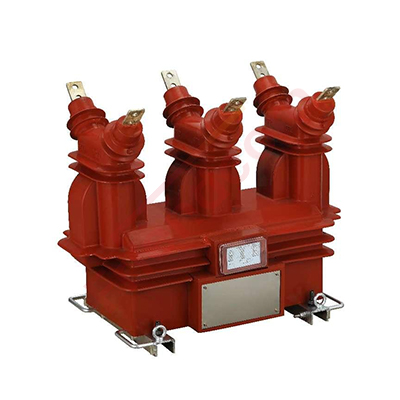

干式组合互感器为主绝缘为环氧树脂一体浇注成型，主要由电流线圈部分和电压线圈部分、一次接线端子、二次接线端子、安装底板等部分组成，产品器身与环氧树脂浇注成一体，为全封闭式结构。根据使用情况不同分为三元件（Y型接线）和两元件（V型接线）。户外型互感器在此基础上再增加硅橡胶伞裙包覆。也可根据客户要求采用不锈钢外壳。

按照使用工况的不同，可以增加断路器、表箱、预付费单元，做成落地式或柱上式预付费控制装置。可以带有无线通讯模块，实现远程分合闸、计费报警等功能。

资源下载 在线客服

功能特点

  • 绝缘性能稳定，运行安全可靠，励磁特性优良，抗谐振能力强；
  • 产品无泄漏危险、无压力运行、无火灾危险不污染环境；
  • 免运行维护，无需中间检修和试验；
  • 体积小、重量轻。
资源下载 在线客服

  • 技术参数

    额定二次电流：5A或1A

    产品执行标准：GB17201-2007《组合互感器》

    仪表保安系数：Fs≤10

    其它技术参数见下表：

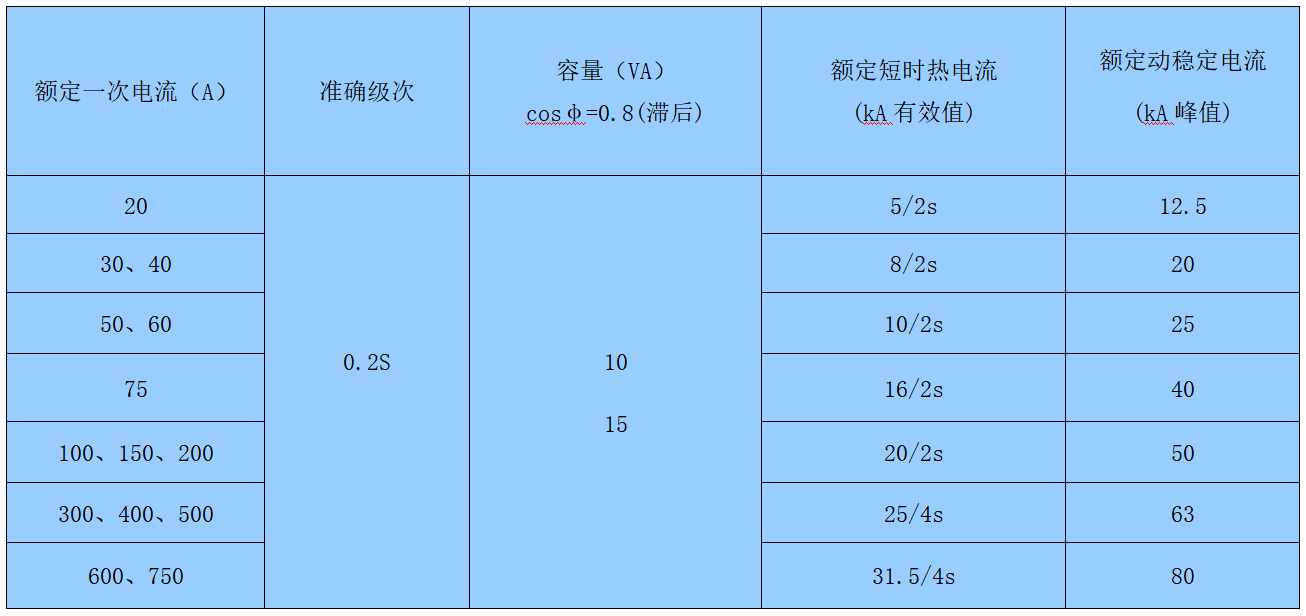

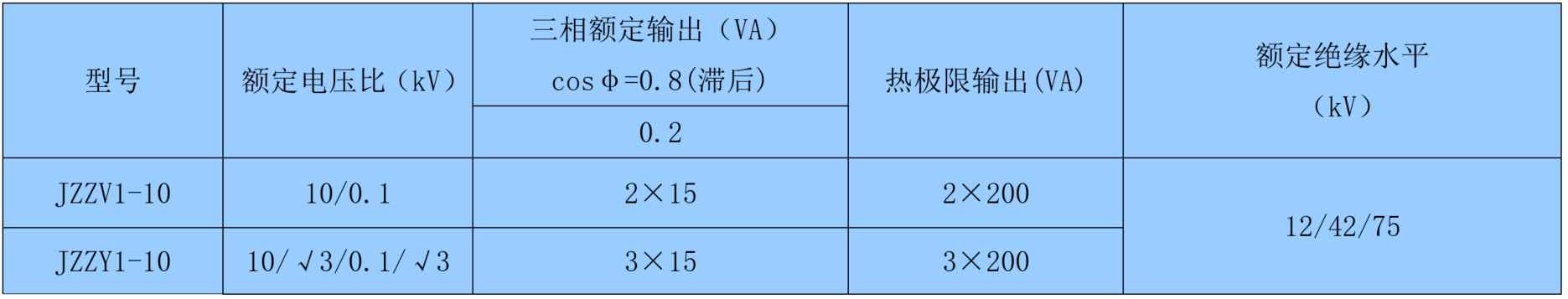

    （1）、电压部分技术参数（2）、电流部分技术参数

    注：如有特殊要求，可与我公司协商后确定。

  • 电流测量

    电流测量

  • 电能计量

    电能计量
